Описание
Расширители непрерывной продувки РП 0,12-0,35 необходимы для разделения пароводяной смеси на две составляющие: на пар и воду. Их используют при продувке барабанов паровых котлов низкого / среднего / высокого давления с последующим использованием тепла воды и пара в цикле. Расширители продувки РП 0,12-0,35 применяют для сокращения расхода потребляемого пара и потерь тепла с отводимой пароводяной смесью. Если в тепловой схеме к отводимому пару предъявляются определенные требования по содержанию солей и др., также используются сепараторы непрерывной либо периодической продувки. Если же есть необходимость просто разделить пароводяную смесь на пар и воду, то применяют именно расширители непрерывной продувки или расширители периодической продувки.
Описание расширителя продувки РП 0,12-0,35
Расширитель непрерывной продувки РП 0,12-0,35 является аппаратом циклонного типа, т.е. пароводяная смесь разделяется на пар и воду за счет действия центробежных сил, которые возникают благодаря тангенциальному подводу воды в расширитель. Расширитель продувки представляет собой вертикальный цилиндрический сосуд с плоскими или эллиптическими днищами, с подводящим сплющенным патрубком или патрубком кругового сечения и паро- и водоотводящими патрубками. Завихрение потока в расширителе осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку расширителя. Пар, сохраняя вращательное движение, направляется в паровое пространство и отводится через патрубок, который расположен вверху расширтеля. Вода стекает по стенкам расширителя РП 0,12-0,35 и отводится через нижний патрубок.
Характеристики
| Характеристика РП 0,12-0,35 | Значение |
|---|---|
| Давление рабочее, МПа | 0,35 |
| Давление расчетное, МПа | 0,5 |
| Температура рабочая, С | 148 |
| Давление гидроиспытания, МПа | 0,45 |
| Вместимость корпуса, м3 | 0,12 |
| Масса, кг | 400 |
Документация

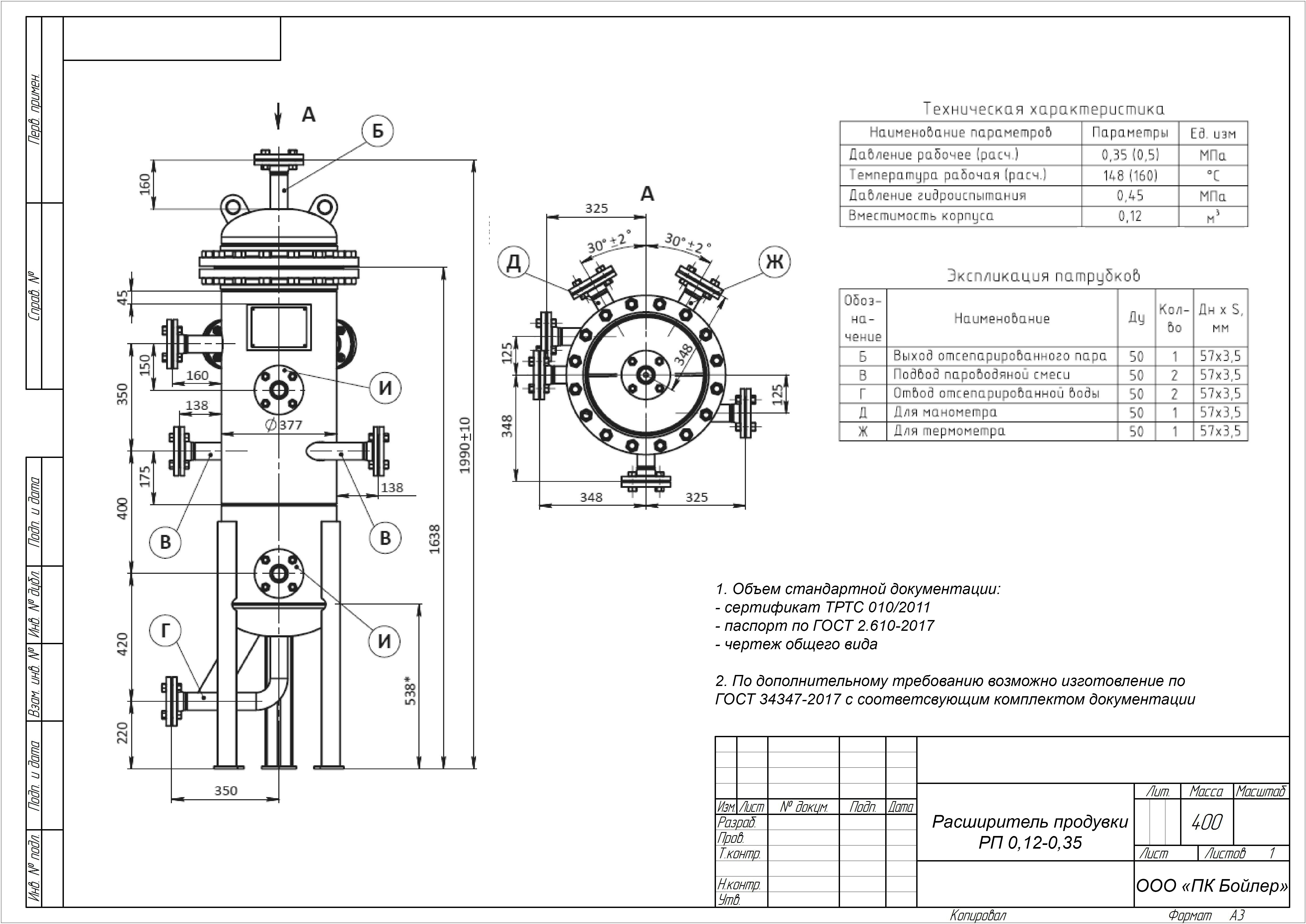

Чертеж на расширитель продувки РП 0,12-0,35
