Сепараторы непрерывной продувки СП-0,15-0,3 используют для разделения на воду и пар пароводяной смеси, которая образуется из продувочной воды, находящейся в паровых котлах, дренажа паропроводов  и конденсата из пароприёмников при спаде её давления внутри котла до давления в самом сепараторе, с последующим потреблением тепла пара  и воды.

Данные устройства так же применяются в системах сбора конденсата для того, чтобы уменьшить расход потребляемого пара и потерю тепла, которые отводятся с пароконденсатной смесью.

УСТРОЙСТВО СП-0,15-0,3

Сепаратор – это вертикальный сосуд сварной конструкции, имеет цилиндрическую форму, включает в себя корпус с плоскими либо эллиптическими днищами, где верхнее днище присоединяется к корпусу при помощи фланцевого разъёма.

В верхней части корпуса сепаратора к кольцу прикрепляется болтами простейшее сепарирующее устройство, т.е. тангенциальный подвод продувочной воды (конденсата), помимо этого так же устанавливаются каплеуловители, которые служат для осушки пара, который вторично вскипает.

К средней его части приварены две либо четыре опоры для дальнейшей установки сепаратора на опорные балки.

В нижней части корпуса сепараторов СП-0,15-0,3 располагается приёмное устройство, предназначенное непосредственно для приёма продувочной воды. Это устройство состоит из двух  обечаек, установленных концентрично и двух патрубков, тангенциально вваренных в корпус.

При отключении сепаратора и для возможности периодической очистки нижнего участка водяного объема от загрязнений и шлама, на нижнем днище установлен штуцер для отвода воды из сепаратора.

Так же в нижней части корпуса встроен в штуцере Ду 150 поплавковый регулятор уровня, задача которого заключается в автоматической поддержке постоянного уровня обработанной воды.

Сепараторы оснащены водоуказательным устройством, которое включает в себя водоуказательное стекло и кран клапанного типа, что позволяет наблюдать за уровнем обработанной воды.

В сепараторе СП-0,15-0,3 рабочее давление устанавливается либо в зависимости от атмосферного давления при выбросе пара в атмосферу либо, исходя из величины полной потери сопротивления пароотводящего трубопровода и давления в оборудовании, куда непосредственно подаётся пар от сепаратора.

ПРИНЦИП РАБОТЫ СП-0,15-0,3

Принцип действия сепаратора непрерывной продувки делится на несколько этапов:

- приём пароводяной смеси от котла;

- разделение этой смеси на воду и пар за счёт вращательного движения и расширения потока в приёмном устройстве;

- далее в приёмном устройстве осуществляется осадительная операция;

- окончательное осушивание пара в сепарирующем устройстве.

Характеристики

Характеристика СП 0,15-0,3 Значение
 Наименование сепаратора  Сепаратор Ду300
 Рабочее давление, МПа  0,06
 Температура рабочая, не более   113
 Давление пробное при гидроиспытании, МПа   0,16
 Производительность, т/ч  1
 Расход пароводяной смеси, т/ч  7
 Вместимость, м3  0,15
 Масса, кг  242

Документация

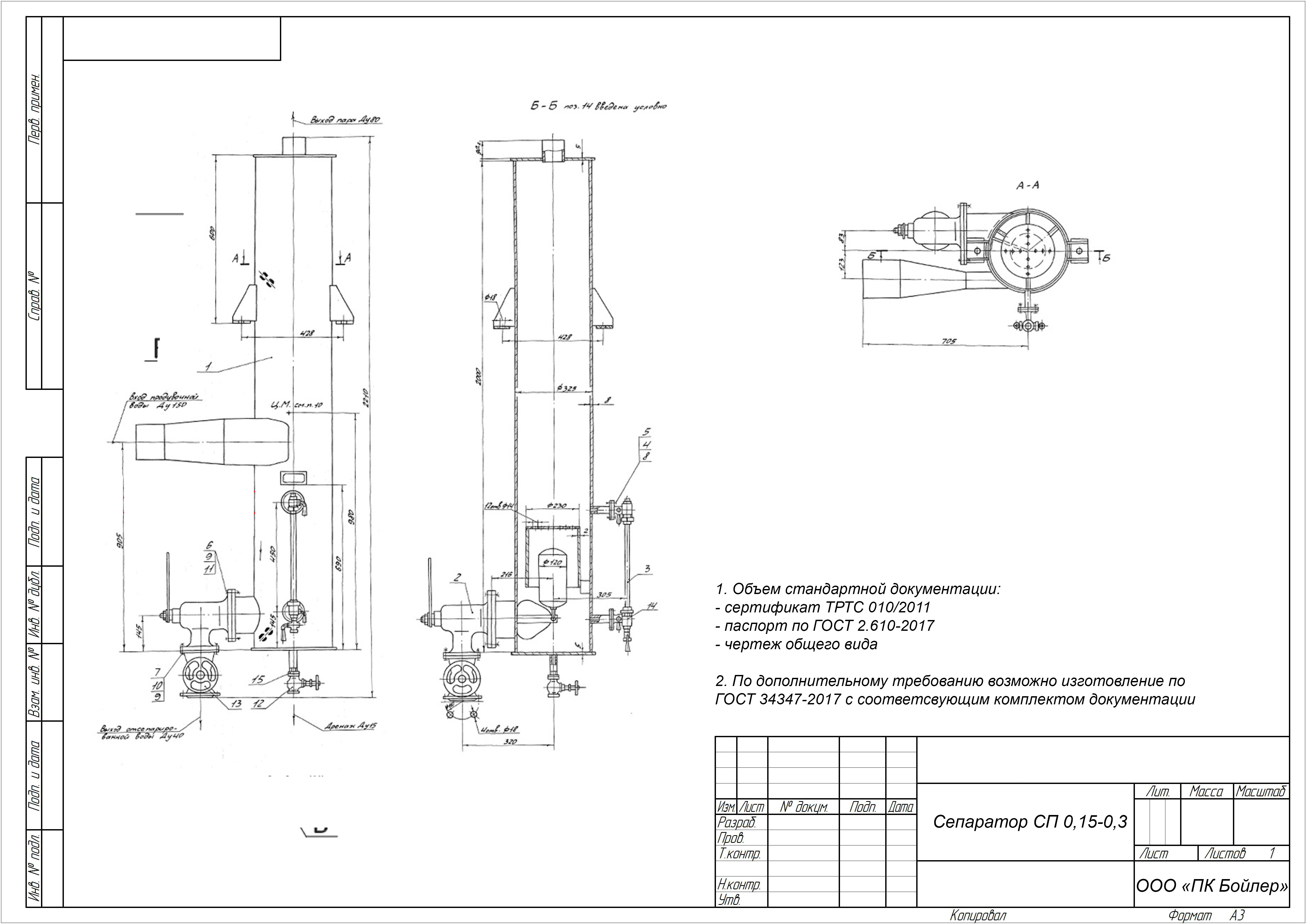

Чертеж на сепаратор продувки СП 0,15-0,3

Комплект поставки сепаратора СП 0,15-0,3 (опционально) Кол-во
 Клапан запорный муфтовый, Ду15  1 шт.
 Устройство запорное указателя уровня 12с13бк (или аналог)  1 шт.
 Трубка стеклянная указателя уровня  1 шт.
 Поплавковый регулятор уровня Ду40  1 шт.

ГОСТы и сертификаты

Чертежи на сепараторы продувки СП
ТР ТС 010/2011 - Декларация о соответствии на вспомогательное оборудование ЕАЭС N RU Д-RU.HB27.B.14021/20

Фотогалерея

Комментарии ()

    Сепаратор непрерывной продувки СП-0,15-0,3 с плоскими днищами

    Сепаратор непрерывной продувки СП-0,15-0,3 с плоскими днищами, произведенный на собственной производственной базе, по выгодным ценам, с учетом доставки.
    Документация

    140 000 руб.
    Все цены указаны с учетом НДС 20%
    Срок изготовления 45 рабочих дней
