Описание

Расширители непрерывной продувки РП 0,6-0,6 необходимы для разделения пароводяной смеси на две составляющие: на пар и воду. Их используют при продувке барабанов паровых котлов низкого / среднего / высокого давления с последующим использованием тепла воды и пара в цикле. Расширители продувки РП 0,6-0,6 применяют для сокращения расхода потребляемого пара и потерь тепла с отводимой пароводяной смесью. Если в тепловой схеме к отводимому пару предъявляются определенные требования по содержанию солей и др., также используются сепараторы непрерывной либо периодической продувки. Если же есть необходимость просто разделить пароводяную смесь на пар и воду, то применяют именно расширители непрерывной продувки или расширители периодической продувки.

Описание расширителя продувки РП 0,6-0,6
Расширитель непрерывной продувки РП 0,6-0,6 является аппаратом циклонного типа, т.е. пароводяная смесь разделяется на пар и воду за счет действия центробежных сил, которые возникают благодаря тангенциальному подводу воды в расширитель. Расширитель продувки представляет собой вертикальный цилиндрический сосуд с плоскими или эллиптическими днищами, с подводящим сплющенным патрубком или патрубком кругового сечения и паро- и водоотводящими патрубками. Завихрение потока в расширителе осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку расширителя. Пар, сохраняя вращательное движение, направляется в паровое пространство и отводится через патрубок, который расположен вверху расширтеля. Вода стекает по стенкам расширителя РП 0,6-0,6 и отводится через нижний патрубок.

Характеристики

Характеристика РП 0,6-0,6 Значение
 Давление рабочее, МПа  0,2
 Давление расчетное, МПа   0,6
 Температура рабочая, С   133
 Давление гидроиспытания, МПа  0,8
 Вместимость корпуса, м3  0,6
 Масса, кг  380

Документация

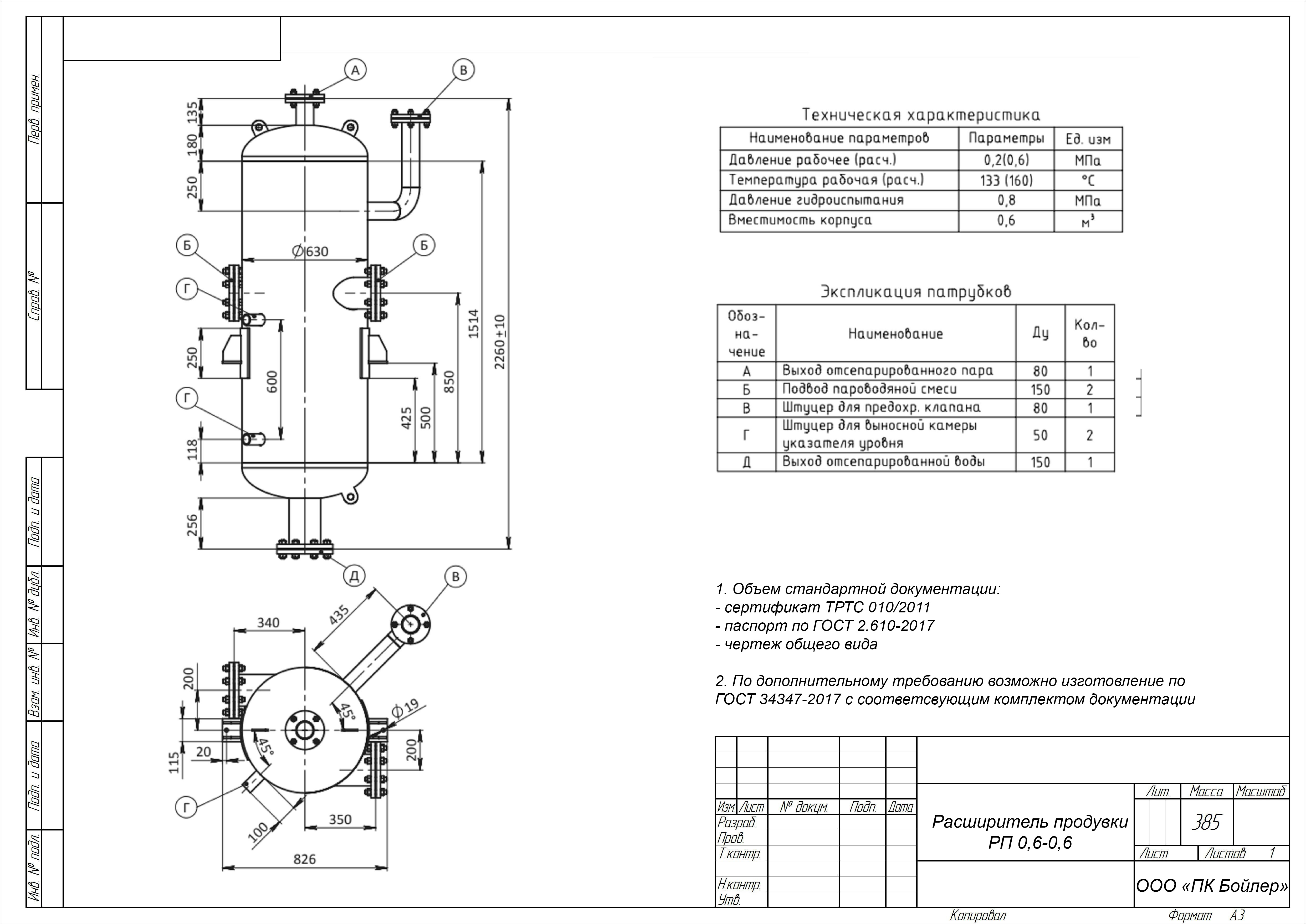

Чертеж на расширитель продувки РП 0,6-0,6

ГОСТы и сертификаты

Чертежи на расширители продувки
ТР ТС 010/2011 - Декларация о соответствии на вспомогательное оборудование ЕАЭС N RU Д-RU.HB27.B.14021/20

Фотогалерея

Комментарии ()

    Расширитель продувки РП 0,6-0,6

    Расширитель продувки РП 0,6-0,6 по самой выгодной цене, с учетом доставки в любой город России, Вы сможете купить в нашей компании. Цена на наше оборудование самая выгодная, так как мы являемся производителем.
    Документация

    220 000 руб.
    Все цены указаны с учетом НДС 20%
    Срок изготовления 45 рабочих дней
