Описание
Расширители непрерывной продувки РП необходимы для разделения пароводяной смеси на две составляющие: на пар и воду. Их используют при продувке барабанов паровых котлов низкого / среднего / высокого давления с последующим использованием тепла воды и пара в цикле. Расширители продувки РП применяют для сокращения расхода потребляемого пара и потерь тепла с отводимой пароводяной смесью. Если в тепловой схеме к отводимому пару предъявляются определенные требования по содержанию солей и др., также используются сепараторы непрерывной либо периодической продувки. Если же есть необходимость просто разделить пароводяную смесь на пар и воду, то применяют именно расширители непрерывной продувки или расширители периодической продувки.
Описание расширителя продувки РП 0,18-0,45
Расширитель непрерывной продувки РП является аппаратом циклонного типа, т.е. пароводяная смесь разделяется на пар и воду за счет действия центробежных сил, которые возникают благодаря тангенциальному подводу воды в расширитель. Расширитель продувки представляет собой вертикальный цилиндрический сосуд с плоскими или эллиптическими днищами, с подводящим сплющенным патрубком или патрубком кругового сечения и паро- и водоотводящими патрубками. Завихрение потока в расширителе осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку расширителя. Пар, сохраняя вращательное движение, направляется в паровое пространство и отводится через патрубок, который расположен вверху расширтеля. Вода стекает по стенкам расширителя РП и отводится через нижний патрубок.
Характеристики
Характеристика РП 0,18-0,45 | Значение |
---|---|
Давление рабочее, МПа | 0,9 |
Давление расчетное, МПа | 1,14 |
Температура рабочая, С | 180 |
Давление гидроиспытания, МПа | 1,43 |
Вместимость корпуса, м3 | 0,18 |
Масса, кг | 140 |
Документация

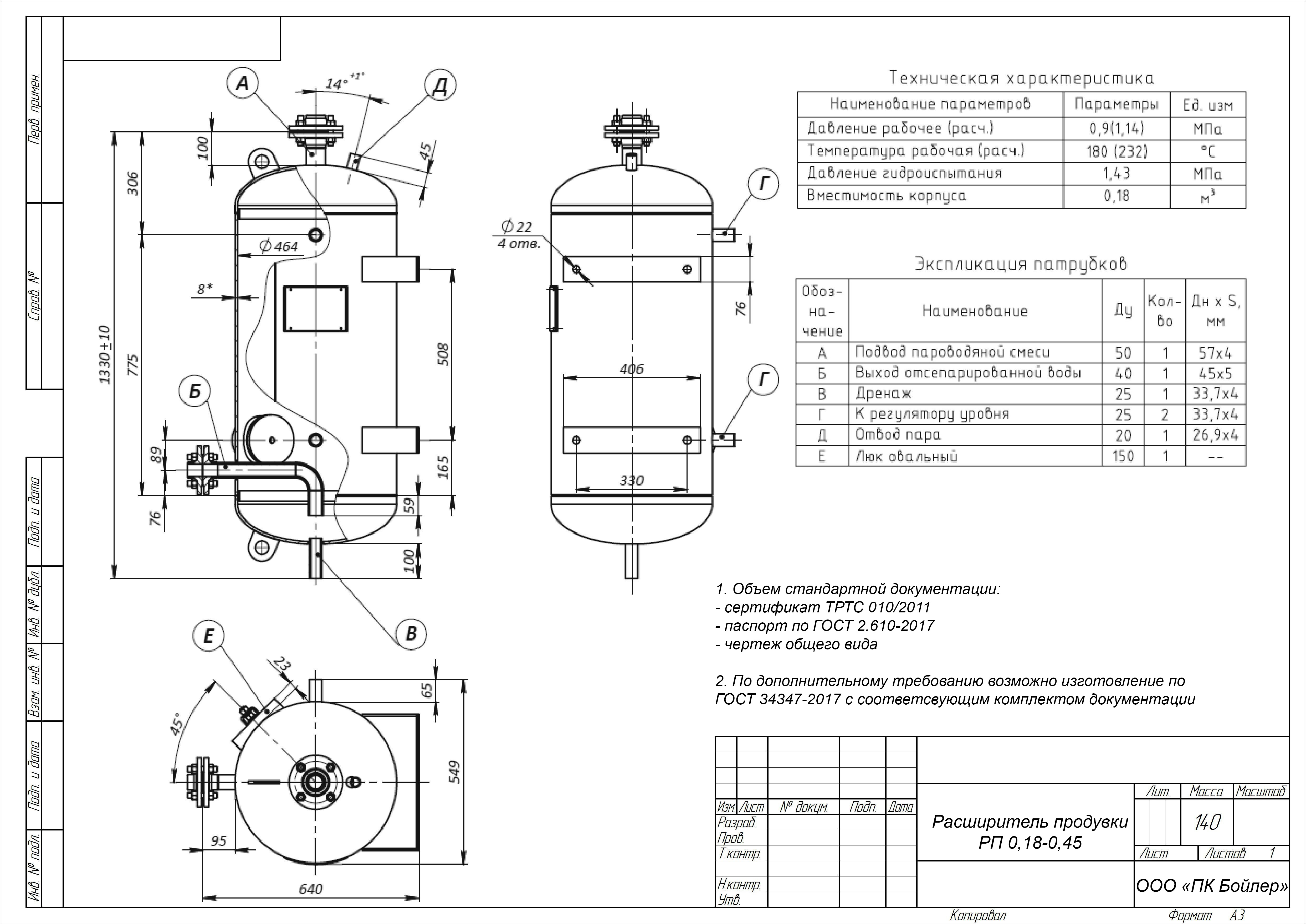

Чертеж на расширитель продувки РП 0,18-0,45
